KERUSA TV SHARP

Senin, 18 Juli 2011

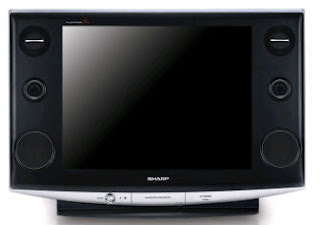

TV SHARP Alexander Pro gambar putih polos tanpa OSD

               Beberapa waktu yang lalu dapat panggilan servis tv di rumahnya Mbak Yeni desa Blaran kec.Barat,Magetan.TVnya merk SHARP jenis Alexander Pro dengan type 29PXR500,adapun keluhannya ketika tv di ON kan yang tertampil di layar hanya gambar putih polos tipis tanpa OSD.
               Pengecekan awal saya lakukan pada pin IK di IC851 = TDA6107AJF nya,karena tv ini menggunakan IC tersebut untuk driver RGBnya,dan saya dapati tegangan di pin IK normal saja,kemudian beralih ke pin-pin katoda RGBnya dan alangkah terkejutnya saya karena ternyata tegangan di masing-masing katodanya pada drop semua,hanya tinggal 37V saja.
               Kemudian saya cek fisik pada IC TDA6107AJF tersebut dengan menyentuh heatsinknya,ya ampuuuuun............la kok mung anyep njejet ngene yo? ternyata si TDA6107AJFnya telah wafat dan pergantian pemain pun di lakukan dengan type yang sama dan siap untuk di test,dan akhirnya m@k BYAAAAkk......gambar pun muncul dengan sempurnanya hehehehehe...!!!
               Saya kira akan terjadi pertarungan hebat dengan tv ini tapi ternyata kemriuk juga hasilnya hehehehe..........yaaaah...!!! mungkin memang lagi bejoku hehehehe.....yo Alhamdulillah! ,Oke buat rekan-rekan semua,semoga postingan kali bisa menambah wawasan dan pengetahuan sampean semua,sampai bertemu lagi di postingan selanjutnya ya! salam SUKSES!


Senin, 22 November 2010

TV SHARP Qbeat ada suara dan OSD tapi tak ada gambar!


Sore tadi dapet panggilan service tv di desa Rejomulyo kecamatan Kartoharjo,sesampainya di TKP tv langsung saya ONkan sebentar untuk mengecek keluhannya,dan keluhan pertama adalah ketika tv di ON kan led indikator nyala merah,tekan tombol POWER di remot led indikator nyala hijau sebentar terus balik nyala merah tanpa kedip sama sekali,di tekan tombol POWER di remot sudah nggak respon lagi,hmmmm.....okelah!
Bismillahir Rohman Nirrohim......tv langsung saya bongkar,tv ini menggunakan aisy single TDA9381PS/N2/1/0747 (IX3368CEN6),aisy vertikal TDA8357J dan STR F6653,kemudian saya lakukan pengukuran tegangan di B+ nya ketika posisi led indikator nyala hijau sebentar,dan hasilnya ada tegangan 115V,ukur transistor horizontal D1877 nya juga masih oke,ukur tegangan 180V ketika led indikator nyala sebentar 0V,ukur H/T juga 0V,tegangan 40V vertikal juga 0V,naaaaaah........FBTnya nggak beres nih! lalu saya copot FBT dari mainboardnya,saya teliti di sekeliling bodynya ternyata memang mau njebrot,langsung aja kabur ke toko Barokah Elektronik ndilalah stock habis,akhirnya F0193PEN1-SA saya ganti dengan F0101KM-SA.
Setelah FBT terpasang kemudian tv saya ON kan dan m@k CRAAAAK.....tv langsung nyala,OSD sudah nongol, suara juga oke,tapi gambarnya kok nggak nongol ya? waduh cilekek iki.....
Akhirnya dapet keluhan yang kedua deh hehehehehe.....ada suara tapi nggak ada gambar! Hmmmm....akhirnya teringat kasus tv Sony yang kemarin.lamgsung saja saya ukur pin ABL FBTnya dan Masya Alloooooh.....ternyata nggak ada tegangan sama sekali alias 0V,ck...ck...ck...ck....ck...ngejar maling tegangan lagi deh hihihihihihi.........setelah berburu di dapati R609 dalam kondisi hangus,buka skemanya di ponsel dan ternyata R609 senilai 15K,langsung ganti dengan yang baru,kemudian tv saya ON kan dan gambarpun langsung nongol,Alhamdulillahir Robil Alamin........kemriuk juga ternyata hehehehehe......... Semoga bisa menjadi bahan referensi bagi rekan-rekan dan SUKSES buat sampean-sampean SEMUA!!!!

Senin, 15 Februari 2010

TV SHARP Alexander Type 21PXF200MK2 Cacat Raster

Tanggal 13 February kemarin dapet servisan tv Sharp Alexander type 21PXF200MK2 dengan kerusakan raster hanya beberapa centimeter saja di tengah-tengah layar di sertai dengan raster yang bergelombang (seperti pada gambar di atas). Karena kasus ini baru bagi saya,agak bingung juga jadinya hehehe....Awalnya saya mengira kerusakan pada aisy vertikalnya,tapi setelah pergantian tidak menunjukkan hasil apa-apa,saya reboisasi semua elco-elco,R,D,C tetep tak ada perubahan sama sekali,aduuuuuuuuuuuuh......sampai mumet 7 keliling weleh weleh weleh.Akhirnya kasus ini saya angkat ke Forume Kang Zaenal Alias Si Ndowie Katrox wakkakakakaka.......huuuuuuuuuuu.....!!!! Di sana thread saya di keroyok rame-rame sama temen-temen,yang mungkin memang sudah pernah menangani kasus seperti ini,dari masukan temen-temen semua mengarahkan saya pada defleksinya,hmmmm..... oke patut di coba nih,tv pun saya nyalakan beberapa saat,kemudian saya rasakan(pegang) kumparan defleksi bagian vertikal atas,hmmm...dingin-dingin saja,tak ada tanda-tanda overheating,kemudian ganti kumparan vertikal bagian bawah yang saya pegang,di sini ada kelainan,jika saya pegang seperti ada loncatan-loncatan listrik kecil ke jari-jari saya,beda ama kumparan vertikal bagian atas.Karena penasaran defleksi langsung saya lepas dari CRT,dan langsung saya bongkar pelan-pelan kumparan bagian bawah vertikal tersebut.WALHASIL benar ternyata kumparan defleksinya agak sedikit terbakar dan ada yang putus tapi nggak begitu parah terbakarnya,jadi masih bisa di perbaiki :D.oooooo.....pantesan nggak ketemu-temu la wong terbakarnya aja ngumpet di bagian dalemnya weleh weleh weleh.OKE buat temen -temen di Forume Ndowie terima kasih atas pengarahan dan petunjuknya,sekali lagi terima kasih terima kasih terima kasih! THUMBS UP.

Selasa, 08 Desember 2009

TV Sharp Wonder Gambar Redup

Siang tadi dapet service tv Sharp type 20W200 dengan kerusakan mati total (LED tidak menyala).setelah di lakukan pemeriksaan saya dapati fuse putus dan STR F6654 nya short,dan 2 buah resistor R725 = 560K dan R723 = 680K dalam keadaan melar nilainya.Setelah pergantian 4 komponen tersebut,tv pun saya coba nyalakan dan Mak ByAAAk….tv hidup kembali . Setelah tv hidup muncul masalah baru yaitu gambar yang di hasilkan kurang kontras (redup sekali),dan juga gambar akan goyang jika volume tv di tambah sedikit,lebar gambar pun kurang penuh sisi kanan kirinya,hmmmmm…..apanya lagi nih? Kemudian saya lakukan pemeriksaan pada semua tegangan diantaranya : - tegangan B+ yang seharusnya sekitar 115V turun menjadi 102V - tegangan 16V dari FBT turun tinggal 12V - tegangan 8V turun jadi 6,5V - dan tegangan 5V turun menjadi 4,3V Kemudian saya lakukan pemeriksaan di semua bagian output regulatornya,saya cek 1 per 1 elco dan zener diode pada bagian tersebut tidak ada satu pun yang bermasalah,kemudian pengecekan saya kembalikan lagi ke bagian regulator acmaticnya ,saya telateni lagi 1 per 1 komponen yang mencurigakan dan akhirnya saya dapati sebuah diode yang short yaitu D705 = K6 17 (tertulis di bodynya) dalam keadaan konek alias short,setelah saya ganti diode tersebut dengan yang masih normal tv pun saya coba nyalakan lagi dan Alhamdulillah gambarnya pun normal kembali,kontras gambar pun maksimal dan gambar pun tidak goyang-goyang lagi jika volume tv di tambah,dan yang pasti semua tegangan lancer terkendali hehehehehe……..SUKSES BUAT SEMUA!!!!!!!!!!

Selasa, 28 Juli 2009

Tv SHARP Alexander Mati Stanby

Tadi siang dapet lagi panggilan servis untuk memperbaiki tv di rumahnya bapak Dafid/ibu Harsini,Karang,Mangge,Barat,Magetan.Dengan merk SHARP jenis Alexander type 51DXF200 dengan keluhan bila di hidupkan tv tidak mau start sama sekali jadi hanya lampu led aja yang menyala terus menerus,tombol panel depan tv pun tak berfungsi dari remot apalagi! Nggak respon sama sekali.Akhirnya saya bongkar itu tv,langkah awal yang saya lakukan adalah seperti biasa penyolderan ulang terlebih dahulu di semua bagian setelah itu baru pengecekan tegangan,pada tegangan B+ yang seharusnya sekitar 116V terukur 150V,tegangan untuk Audio normal sekitar 20V,sedangan tegangan untuk 14V drop tinggal 7V saja,hmm....ada apa ini? Kemudian saya dapati heatsink untuk IC regulator 9V seri 090RD1 ini sangat panas sekali,juga untuk diode penyearah dan R pembatasnya juga sangat panas sekali,woow woow woow ada apa lagi ini? Awalnya saya kira IC regulator ini yang short,tetapi setelah di ganti dengan yang baru,masih tetep saja,panas dan panas,hmm...apa ya penyebabnya? Akhirnya saya telusuri semua komponen yang berhubungan dengan output dari IC regulator tersebut,akhirnya saya dapati sumber permasalahan berasal dari rangkaian Stereo/Surroundnya letaknya di pinggiran PCB utama,dengan soket dan posisi berdiri,ketika PCB mungil ini saya cabut dari soketnya,tv pun bisa hidup normal,tapi bila saya pasang kembali,langsung stanby.YESS akhirnya ketemu juga sumber errornya,yaitu IC jenis SMD dengan type MZ-01E,tapi sayang sekali di pasaran belum ada IC jenis ini,tanya SHARP SERVICE CENTRE MADIUN belum ada stock katanya,Haduh haduh haduh iki piye? ya udah akhirnya saya potong aja L3501 yang terhubung dengan VCC IC tersebut dan ku coba hidupkan tv,hmm...tv bisa hidup tanpa cacat gambar,dan suara juga normal tapi mono he he nggak apa-apalah yang penting kan keluarga Pak Dafid udah bisa menikmati tvnya kembali,OKEY sukses buat SEMUANYA!!!

Senin, 06 Juli 2009

Protek Tv SHARP Q-Vision 14S20

Alhamdulillah ya Alloh! Akhirnya kelar juga,setelah 2 hari ubek-ubek sumber permasalahan dari terproteknya tv SHARP Q-vision ini,tv ini menggunakan IC program IX3031CE dan IC IF/crhoma TB1226DN,IC vertikal LA7830 dan FBT F0101KM-SA,dimana tv ini terdapat switch untuk mengakses service mode yang letaknya di samping tuner.Pada saat posisi switch NORMAL,tv mau hidup sebentar terus mati standby terprotek,tapi begitu posisi switch pada SERVICE ON kemudian tv di nyalakan,bisa hidup terus-terusan,begitu di kembalikan ke posisi switch NORMAL,tv langsung mati standby.Semua tegangan pada tv ini normal semua,tidak ada yang error.Setelah lelah bergelut dengan permasalahan tv ini selama 2 hari,akhirnya ketemu juga biang permasalahannya,ternyata hanya sebuah transistor kecil mungil yang jadi penyebabnya yaitu Q1005 dengan seri A1015,setelah penggantian transistor tersebut tv pun bisa hidup dengan normalnya,haaaduuuuhh.........keselnya Rek......Rek!

Kamis, 19 Maret 2009

Problem Tv SHARP C-14V20MS

Siang tadi dapet panggilan service tv ke Ds.Jonggrang,sumber agung Kec.Barat Magetan,di rumahnya P.Mudjiman,memperbaiki tv SHARP type C-14V20MS dengan kerusakan tv tidak bisa bertahan lama hidup,jadi setiap 5 menit atau 15 menit pasti mati total bukan standby.Karena tv tergolong baru saya berpikir mungkin hanya kondisi solderan aja yang mulai memburuk sehingga tegangan tidak stabil,lalu saya solder ulang di bagian yang rentan panas seperti di bagian regulator,horizontal,vertical dan juga blok RGB.Kemudian saya coba tes dan berhasil(pikir saya)kemudian tv pun saya tutup dengan casing box belakang dan saya coba nyalakan lagi dan menunggu reaksinya,5 menit 10 menit terlampaui menginjak 15 menit tv MAK PET alias mati total tanpa nyala led indikatornya,coba dihidupin lagi nggak bisa,harus menunggu 1 sampai 2 menit baru bisa di hidupin lagi dan begitu seterusnya berulang-ulang.Ketika tv mati lagi saya cek panas pada TR horizontal TT2140 dan STR W6753 bukan main panasnya,di atas normal.Kemungkinan karena panas yang berlebihan inilah yang menyebabkan STR W6753 menjadi drop,akhirnya supply tegangan terhenti yang mengakibatkan tv jadi mati total,akhirnya saya ganti saja STR W6753 dengan yang baru,dan tak lupa saya tambahkan sedikit heatsink lagi pada heatsink utama untuk sempurnanya pembuangan panas yang berlebihan,karena menurut saya heatsink utama pada STR W6753 ini terlalu kecil sehingga kurang optimal membuang panas.Untuk TR TT2140 saya ganti dengan D1651 yang lebih tahan panas,juga heatsinknya saya ganti dengan yang lebih besar lagi.Setelah itu tv pun saya tes lagi dalam keadaan tertutup lengkap dengan casing belakangnya,1 jam 2 jam 3 jam 4 jam nonstop tv pun sudah tidak rewel lagi,ya moga-moga aja awet sampai seterusnya,semoga bermanfaat terima kasih dan tetap semangat

Kamis, 12 Maret 2009

Membuka HOTEL MODE pada Tv SHARP Wonder dan Universe

Hari ini kedatangan tv Sharp universe type 14W20 dengan kerusakan menu auto/manual search chanel tidak bisa di akses,juga menu CH-SETTING.Kerusakan seperti ini ditandai dengan menu CH-SETTING yang berubah warna menjadi ungu dimana normalnya hijau.Sebenarnya hal seperti ini karena fungsi HOTEL MODE pada tv dalam posisi ON/aktif sehingga secara otomatis menonaktifkan fungsi AUTO/MANUAL/CHANEL SETTING.Mungkin anda secara tidak sengaja mengkombinasikan tombol unik dengan remote control karena remote tertindih badan anda waktu ketiduran menonton tv,atau mungkin karena remote control dibuat mainan oleh balita anda.Untuk mengatasi masalah ini ikuti langkah-langkah berikut:pertama gunakan remote control dan tekan tombol MENU gulir ke FEATURE gulir lagi ke BLUE BACK posisi ON kemudian tekan dan tahan tombol -/-- selama 5 detik,kemudian masukan password 1379 kemudian tekan tombol V+ untuk menonaktifkan HOTEL MODE.Cara ini untuk tv Sharp Wonder/Universe yang sudah memiliki fitur STEREO,sedangkan untuk fitur MONO melalui langkah berikut:gunakan remote control dan tekan tombol FUNCTION berulang-ulang sampai di LANGUAGE set ke ENGLISH lalu tekan tombol -/-- dan masukkan password 1379 lalu non-aktifkan HOTEL MODE dengan menekan V+. Dengan langkah-langkah di atas, permasalahan susah mengakses AUTO/MANUAL/CHANEL SETTING pun bisa teratasi,semoga bermanfaat bagi rekan-rekan teknisi semua,tetap semangat dan sukses buat anda semua,terima kasih.

KERUSAKAN TV LG

Rabu, 17 November 2010

TV LG RD-21FB70V Mati Standby

Kali ini kedatangan teman seprofesi yang membawa tv LG tapi cuma chassisnya saja,nomernya SC-023D dengan type RD-21FB70V dengan keluhan kerusakan mati standby saja.Chassis tv ini menggunakan aisy single type LG8046-32A atau 8823CPNG5JK3,aisy vertikal LA78040,dan STR F6654.
Langsung saja saya obrak-abrik di meja kerja,pertama saya pasang dulu yokenya,kebetulan ada stock yoke untuk tv model slim,langsung tancepkan kabelnya ke soket,m@k cleep!!!
Kemudian jauhkan tudung anoda dari mainboard,dan juga board RGBnya,kemudian tv saya coba ON kan,LED indikator menyala merah,kemudian saya pencet tombol CHANEL + nya di panel,tapi tak ada reaksi apapun,LED pun nggak berkedip sama sekali,kukur-kukur disik aaaaahhhh.... hehehehe.......
Kemudian saya lakukan pengukuran tegangan di pin POWERnya yaitu pin 64 dan terukur tegangan sebesar 2.5V,saya pencet tombol CHANEL + tetapi tegangan di titik tersebut tidak mau HIGH maupun LOW,di pin KEY pun tidak menunjukan reaksi apa-apa.
Lalu pemeriksaan beralih ke pin RESETnya di sini terukur tegangan senilai 4.5V and it's OK,beralih lagi pemeriksaan ke XTALnya,dan di dapati di kedua pinnya tegangan masing-masing senilai 2.5V dan 1.8V,and it's OK,beralih lagi ke pin SDA dan SCLnya,pada pin SDAnya terukur tegangan senilai 3.2V dan di pin SCLnya terukur tegangan senilai 0.9V,Naaaaaaahhhh........di sini rupanya ada kejanggalan,seharusnya kan tegangan di pin SDA dan SCL setidak-tidaknya tegangannya sama hehehehe......
Perburuan pun di mulai,yaitu mengejar maling tegangan di sepanjang jalur SCL,dan akhirnya pun si maling tegangannya adalah D23 dalam kondisi setengah short circuit hehehehe.....D23 pun akhirnya saya ganti dengan IN4148,setelah pergantian tersebut tv pun saya coba nyalakan dan m@k CRAAAAAK.......tv pun sudah bisa ON start lagi.
Alhamdulillah ya Alloh! akhirnya bisa terselesaikan juga masalahnya.
SUKSES buat sampean-sampean SEMUANYA!

Kamis, 04 November 2010

TV LG Flatron 21FB7CG,Transistor horizontal nggak awet!

Kali ini dapet panggilan service lagi di desa Sempol kec.Maospati di rumahnya Mbak Mira,adapun tv nya adalah LG type Flatron 21FB7CG dengan no.chassis CW81A yang menggunakan aisy single LV76213 3C 54C8,STR w6654A,dan aisy vertikal LA78040 dengan kerusakan tv sebentar-sebentar mati total lagi,"hari ini di service besok lusa mati total lagi,di service lagi besok mati total lagi"begitu kata Mbak Mira,akhirnya Mbak Mira pun memanggil saya untuk menservice TV LG nya. Dari gejala awal tampaknya di sebabkan karena tegangan B+ yang nggak normal,setelah tv saya buka dan lakukan pemeriksaan saya dapati TR horizontal dalam kondisi short,kemudian saya ganti dengan yang baru dengan TT2190,kemudian tv saya ON kan dan mau nyala dengan normal dan sambil mengamati panas dari TR horizontal tersebut dan ternyata normal-normal saja alias tidak terjadi kenaikan suhu yang begitu cepat. Kemudian saya lakukan pengukuran tegangan di pin B+ FBT,alangkah terkejutnya saya karena di titik ini terukur tegangan senilai 149V!!!.....WOOOOW.....kok TR horizontalnya nggak langsung mati plethes ya???...kukur-kukur disik aaaaaahhhh.....!!! Buru-buru langsung saya OFF kan tv sebelum Tr horizontalnya jadi korban hehehehe.....kemudian saya lakukan pengecekan semua komponen di jalur B+ yang menuju optocouplernya,karena di area inilah jika terjadi masalah bisa menyebabkan tegangan B+ menjadi naik,walhasil di temukan R815=91K melar menjadi 149K dan R816=91K melar menjadi 102K.
Setelah penggantian kedua Resistor tersebut tv kembali saya ON kan dan saya ukur lagi nilai tegangan B+ nya dan terukur sekitar 110V saja,naaaaaah...begini kan baru aman untuk TR horizontalnya hehehehe.....!! Alhamdulillah Ya Alloh,akhir-akhir ini setiap dapet garapan yang rusak kok cuma resistor tok yo,wah bathiku soyo akeh iki wakakakaka.....uwiiiih...kemriuk tenan lo! Semoga garapan kemriuk juga tertular buat sampean-sampean SEMUA! Sukses Selalu!

Sabtu, 30 Januari 2010

Cacat Raster TV LG Pearl Black Type 29FU3RL

Siang tadi dapet panggilan service tv di rumahnya Bp.Memed/Ibu Evin,Ds.Banjarejo kec.Barat,Magetan.Adapun tv nya adalah LG pearl black type 29FU3RL dengan kerusakan gambar normal hanya saja ada garis-garis hitam di tengah-tengah layar,seperti nampak pada gambar di atas.Tv ini menggunakan aisy tunggal type TDA12011PQ/N1F00 dan aisy vertikal STv9326.Awalnya saya solderi ulang semua titik solder di semua bagian,tapi begitu di coba di nyalakan masih tetep nongol saja tu garis-garis hitam,semua tegangan di cek juga dalam keadaan normal semua.Akhirnya saya lakukan pengecekan secara visual,tapi tidak ada komponen yang hangus terbakar,sampai akhirnya ada tanda-tanda yang mencurigakan pada heatsink aisy vertikalnya,pada heatsink tersebut seperti ada bercak hitam,setelah saya periksa lebih lanjut,ternyata sumbernya dari elco C415=1000uf/35V yang njebrot body bagian sampingnya,hehehe....... akhirnya ketemu juga biangnya,langsung aku ganti aja dengan yang baru trus tancep gas ke posisi pengetesan dan MAK BYARRRRR,gambar langsung MAK NYOSSS lagi hehehehe.....lagi-lagi ternyata garapan KRIUK_KRIUK wakakakaka.........SUKSES BUAT SEMUA.

Kamis, 15 Oktober 2009

Layar Berkedip Tv LG Turbo Champ

Wiuuuhh...akhirnya K.O juga tu TV LG hehehe...awalnya saya kira akan terjadi perang besar antara saya dengan tuh tv LG hehehehe ternyata....! Siang ini dapet panggilan servis Tv ke rumahnya P.Bambang,Patihan,Karangrejo,Magetan.Tv LG Turbo Champ type RF-21CA21E,yang menggunakan IC single type TDA9381PS/N2/3/0472 -01CTMPH004A,kerusakan tv ini bila baru di hidupkan suara normal tapi gambar lambat munculnya,sementara gambar hanya blank hitam,padahal H/T juga sudah menyala,bila potensio screen di buka layar juga sudah memberikan respon dengan munculnya garis blanking,tetapi setelah beberapa menit gambar bisa muncul,hanya saja dalam kondisi berkedip dulu(bukan bergoyang lho hihihihihi...)setelah berkedip beberapa saat,barulah gambar mulai normal.Ternyata kerusakannya pada rangkaian vertikalnya,tepatnya pada C304 senilai 100uf/35V,setelah penggantian komponen tersebut,baru tv bisa normal kembali hehehehe Alhamdulillah ternyata gak jadi perang besar,gak tahunya malah garapan KRIUK-KRIUK,Oke sukses buat anda semua!

Minggu, 24 Mei 2009

Lagi!!!! Short pin G2 dan G1 CRT

Beberapa hari yang lalu,saya dapat lagi TV LG Flatron type 21FB7RG,milik ibu Minem/bpk.Darmo kelurahan Mangge,Barat,Magetan.Dengan kerusakan suara tv normal tapi layar gelap tak ada gambar maupun raster sama sekali.Kasus ini pernah saya alami bulan januari kemarin,dan kini dapet lagi dengan kasus yang sama yaitu tv bekerja normal,suara juga normal,heater juga menyala,hanya gambar tidak ada,walaupun pengaturan SCREEN pada flyback sudah maksimum,layar masih tetap gelap gulita.Bila soket RGB CRT dalam keadaan terpasang ke CRT,tegangan pada pin G2 di soket CRT terukur 0 volt,tetapi bila soket RGB CRT dilepas dari CRT,tegangan pada pin G2 di soket CRT terukur 80 volt,penggantian FBT untuk kasus ini belum tentu menyelesaikan masalah,oleh karena itu saya tidak akan terkecoh lagi he he he.Pada kasus short G2 dengan G1 kali ini terbilang berat,karena meskipun metode yang biasa saya gunakan saya praktekan berulang-ulang,tetap tak ada reaksi apapun dari CRT.Akhirnya saya pakai metode yang biasa saya gunakan untuk mengatasi short CATODA dengan G1,yaitu memberi tegangan tinggi sesaat pada pin G2,dengan cara ambil seutas kabel yang di kedua ujungnya sudah di beri jepit buaya untuk memudahkan pengerjaan,kemudian tarik/lepaskan soket RGB CRT dari CRT dan jepitkan salah satu ujung kabel ke pin G2 dan ujung kabel yang satunya lagi ke ujung obeng minus,lalu selipkan ujung obeng tersebut ke dalam kop/tudung anoda flyback,kemudian hidupkan tv sekejap saja(kira-kira 1 sampai 2 detik saja).Sepintas ada suara CRRRRTTTT.....dari CRT,lalu pasang lagi soket RGB CRT ke CRT dan hidupkan tv untuk melihat reaksinya,dan YESSS....BERHASIL,tv pun sudah normal kembali,bagi anda yang pemula saya tidak menyarankan metode ini karena terlalu berbahaya bagi keselamatan anda,OKE SELAMAT BEKERJA.

Kamis, 19 Februari 2009

Short pin ABL dengan GND

Hati-hati bila anda mendapat tv GOLDSTAR dengan kerusakan mati total/standby,ini saya alami ketika sedang mereparasi tv GOLDSTAR type CA20D22,milik Bpk.Budi,Purwodadi,kec.Barat Magetan. Setelah mendapat penjelasan cukup awal kerusakan dari yang punya tv,segera saja aku operasi itu tv,aku periksa di bagian regulator tegangannya semua baik-baik saja,lalu aku lanjutkan ke bagian B+,disini C815=10uf/100V,C814=220uf/160V,C407=4,7uf/160V dan C827=100uf/160V menggembung,lalu aku ganti semua dengan yang baru dan tentunya yang berkualitas,biar awet. Pemeriksaan aku lanjutkan ke bagian Horizontal,disini aku dapati Q402=D2499nya short dan C408=10uf/100v menggembung,lalu aku ganti semua dengan yang baru juga,kemudian aku cek resistansi antara GND dengan pin H.Out FBT 154-177B dengan multi tester digital dan menunjukkan resistansi yang terus meningkat yang berarti rangkaian B+ dan Horizontal sudah normal.Tanpa pikir panjang segera aku tes tv tersebut dan mak NYUUUUUUSSSSSSS.........keluk keluk kebul kebul keluar asap dari samping FBTnya,lho......lho......lho.....lho......la kok ngene dadine..... Kemudian aku cari komponen yang terbakar tadi dan ternyata R424=10Kohm terbakar,Resistor ini menghubungkan antara sirkuit ABL dan B+,lalu aku ganti dengan yang baru.Terbakarnya R424=10kohm tadi ternyata juga membuat Q402=D2499 mati lagi,ganti lagiiiiii.....!Setelah semua beres aku coba tes lagi MAK.....NYUUUUUSSSS..............!!!!!!!!keluk keluk kebul kebul,eeee....ladalahh....la kok isik podo ae ki piyeeeee.......aku cek lagi dan R424=10kohm dan Q402=D2499 mati lagi,ganti lagiiiii.....!kemudian pmeriksaan aku alihkan ke bagian ABL,dan ternyata C422=47n/250Vnya short,segera aku ganti dengan yang baru beserta dengan yang terbakar lagi tadi,kemudian aku coba tes lagi dan MAK.....NYUSSSSS.......!!!!!!!!Keluk keluk kebul kebul HAAAAAAA.......isih PANCEEEETTTT.......!Wiuuuh.....kucoba istirahat sambil berangan-angan apa ya sebenarnya BIANG dari semua ini,lalu aku lanjutkan dengan mengecek FBTnya yaitu pin GND dan pin ABL dan Ya ALLOH YA ROBBI.....ternyata short,segera aku ganti FBT,R424,C422,dan Q402=D2499 dengan yang baru semua,dan kucoba tes one more time,Bismillah...IIIYYEEEESSSSSSS....berhasil,tv langsung nyala dengan normalnya dan awet sampei sekarang,memang benar kata pepatah"Guru yang paling berharga adalah Pengalaman".Terima Kasih dan Salam Sukses buat anda semua.

Volume Suara Tak Terkontrol

Pada kebanyakan tv GOLDSTAR error pada volume kontrolnya adalah hal yang biasa,hampir rata-rata semua tv GOLDSTAR dengan type awal CA pasti mngalami error pada volume controlnya. Pada waktu tv di hidupkan,kalo kita tidak menekan tombol OK terlebih dahulu pada front panelnya,maka kita tidak bisa mengontrol volume baik untuk mengurangi atau menambah level suara lewat tombol di tv,kalau via remote control sih ndak ada masalah,tapi kalo sewaktu-waktu remote rusak atau hilang kan repot.Sedianya kita tuh mau mengurangi volume suara tv tapi yang terjadi malah suara tv menjadi sangat keras,karena tahu-tahu set volume pada posisi level full,kita pencet lagi untuk mengurangi volume eee........malah nggak ada suara sama sekali,karena lagi-lagi set volume pada posisi minimun atau 0 level,kalau volumenya irih alias pelan kan enak,tapi kalau volumenya gede kan yo mbrebeki tonggo to ya,untuk mengatasi hal tersebut cukup anda ganti dengan yang baru IC02=24C02/A,jangan lupa pasang pula soket IC biar gampang bila sewaktu-waktu ingin mengganti kembali.Anda pun kini bebas mengotrol volume dan mengakses menu dengan mudah via frot panel tv kamu,Oke Dulur Selamat Berkarya,Sukses buat anda!.l

Tv GOLDSTAR Mati Total

Di daerah aku tinggal,yaitu di desa Patihan Kecamatan Karangrejo Magetan,masih banyak tersebar dan awet Tv pabrikan Korea bermerk GOLDSTAR,jadi setiap ada panggilan service hampir bisa di pastikan dapetnya tv GOLDSTAR.Mungkin dulu penduduk Karangrejo emang udah nge-Fans and fanatic ama merk GOLDSTAR,di samping awet,gambar yang di hasilkan juga lumayan dan natural. Oke mari kita bedah selengkapnya.Tv GOLDSTAR yang kita bedah kali ini adalah type CA20D22 dan identik dengan type CA14A62,CF17A60,CA14D72,CA14D22,CA20A82,CA14B15,CA20A62,CA20D22,8 type yang terakhir saya sebutkan mungkin ada perbedaan pada bagian IC Program dan Flyback transformernya,tapi pada dasarnya sama pada sistem rangkaian dan komponennya.Kerusakan mati total pada tv GOLDSTAR biasanya di sebabkan karena tidak normalnya tegangan pada bagian regulatornya,sehingga memicu kerusakan pada STR penguat teganganya.Tanda utama pada kerusakan jenis ini adalah putusnya sekering F801 di ikuti putus/terbakarnya tahanan kapur R821 senilai 39ohm 10Watt,dan terakhir mengakibatkan IC802=STR6707 menjadi short,tapi awas hati-hati! Saat ingin mengganti STR6707 dengan yang baru,anda harus menghubung singkatkan terlebih dahulu Elco C817=220uf/400V,kalau tidak ingin rambut anda menjadi NJEGRAAAAAAAAXXXXXXX........................!!!!!!!!!!!!,karena tersengat listrik darinya.Setelah tegangan dari elco c817=220uf/400v netral barulah anda lanjutkan dengan melepas STRnya,cek juga atau bila perlu ganti dengan yang baru dan yang mutunya bagus elco C825=47uf/50V,C826=220uf/50V,dan C820=10uf/100V,dan tak lupa periksa juga ZD811=6.8V dan Q805=C3852A short atau tidak.Setelah mengganti dengan yang baru komponen mulai dari sekering,R kapur,elco,STR,kemudian memeriksa zener dan transistornya,apakah pekerjaan sudah selesai? Tunggu dulu Bung! Jangan buru-buru alias kesusu,sebelum kita tes tvnya,periksa dan cek terlebih dahulu bagian B+,Horizontal,dan penguat Vertikalnya.Untuk bagian B+ periksa C815=10uf/100V,C814=220uf/160V,C407=4,7uf/160V,C827=100uf/160V,cek apakah bocor,menggembung,ganti dengan yang baru bila perlu,kemudian cek bagian Horizontalnya,terutama Q402=D1555/D2499 short ataukah tidak,kemudian lihat C408=10uf/100V layak pakai atau tidak,dan tidak ketinggalan pula cek juga C418=10uf/250V untuk tegangan 180V layak pakai atau tidak,untuk bagian Vertikal Amp cek IC301=TA8445K short atau tidak.Sampai disini pekerjaan bisa di anggap selesai,dan tvpun siap untuk di tes,selamat mencoba dan sukses!!

Senin, 02 Februari 2009

Short CRT pin G2 dengan G1

Tanggal 27 januari 2009 kemarin aku dapet tv LG Flatron type 21FX4AG-TH dengan kerusakan tak ada gambar/raster tapi suara normal,segera aku bongkar itu tv untuk memastikan penyebab kerusakan sesungguhnya,setelah kubuka casing penutup belakangnya,tv langsung aku hidupkan untuk mengecek apakah heaternya menyala,ternyata heater menyala normal,kemudian aku putar potensio screen di bagian flyback ke posisi maksimum,namun tak ada reaksi yang berarti pada CRT.Hmmmmm.......apanya ya(gumamku)lalu kuambil multitester untuk memeriksa tegangan pada pin G2 soket CRT,ternyata pada pin G2 CRT tak ada tegangan sama sekali(normalnya ±80v).Aku pikir kemungkinan flybacknya yang rusak,buru-buru langsung aku ganti aja flybacknya yang bertype 6174V-6006V dengan yang baru,kemudian aku coba hidupkan tv sekali lagi,ternyata reaksinya sama saja,tidak ada perubahan sama sekali,lalu kucoba cek tegangan G2 pada soket CRT tanpa tersambung ke CRT,ternyata ada tegangan sebesar±80v,hmmmmm......kok baru kali ini ngadepin kasus kayak gini ya,terus aku pasang lagi soket CRT ke CRT dan aku cek lagi tegangan G2nya ternyata short alias 0v.Yeeaahhhh.....!ternyata pin G2 short terhadap G1,tanpa pikir panjang aku gunakan metode yang biasa aku gunakan untuk menghilangkan short HV dengan focus,namun pada saat ini aku gunakan untuk menghilangkan short G2 dengan G1 yaitu dengan menahan ujung obeng di dekat pin G2 CRT kira-kira ±0,5cm jaraknya.Dimana obeng tadi sudah aku hubungkan dengan ground CRT,kemudian aku nyalakan tv,mak craaaaak ada loncatan listrik antara ujung obeng dengan pin G2(status soket CRT terlepas dari CRT),kemudian aku pasang kembali soket CRT ke CRT lalu aku hidupkan tv sekali lagi dan mak cliiiiing....tv normal kembali,iiiiiyeeessss....senangnya hatiku,Allhamdulillah ya Allah atas semua petunjukmu Amien!.Semoga bermanfaat bagi anda semua,sukses selalu.

KERUSAKAN TV PANASONIC

Selasa, 04 Januari 2011

TV PANASONIC TC-14S20 tak ada OSD

Kemarin siang dapet panggilan garapan TV Panasonic type TC-14S20 dengan kerusakan gambar dan suara normal tetapi OSD tiada nampak sama sekali.
TV ini menggunakan aisy program MN152811TZX ,aisy kroma AN5192K-B,aisy vertikal LA7837,dan TR regulator C5253.
Pertama kali ukur dulu tegangan vital yang berhubungan dengan nampaknya OSD yaitu pin AFC di FBT,pin H,sync dan V.sync di aisy program,tapi sebelum itu saya buka dulu skemanya di ponsel untuk bahan perbandingan nilai referensinya,alhamdulillah di skemanya pada aisy program ada nilai-nilai tegangan di masing-masing pin yang bisa di jadikan acuan pengukuran.
Pada pengukuran di dapati pada pin AFC FBT terukur 24VAC ini adalah normal,kemudian beralih ke pin V.sync di sini terukur 4.3VDC ini juga normal,beralih lagi ke pin H.sync dan terukur 9.9VAC,naaaaaah..... di sini rupanya letak penyebabnya,padahal normalnya sekitar 4VAC sampai 6VAC saja,akhirnya perburuan pun di mulai di sepanjang jalur H.sync nya,dan akhirnya tertangkaplah biangnya yaitu Q1135=C945,pada beberapa type ada juga yang pakai C2785.
Setelah penggantian TR tersebut akhirnya OSD kembali nampak.
Alhamdulillah Ya Alloh atas semua petunjukmu,dan SUKSES buat rekan-rekan semua!!

Selasa, 07 Desember 2010

TV PANASONIC TC-2088MNB gambar putih polos bergaris-garis


Beberapa hari yang lalu dapet servisan tv Panasonic type TC-2088MNB yang menggunakan IC single TDA9381I48BE,IC vertikal AN5539,regulator menggunakan STR W6654 dan FBT G4GAM3F2 yang kerusakannya,ketika tv di ON kan layar menunjukan gambar polos bergaris-garis di sertai dengan suara denging kemudian mati terprotek.
Dengan gejala yang ada tampaknya tegangan untuk katoda 185V belum masuk ke rangkaian blok RGB,pada tv model ini tegangan standarnya 210V jadi jangan kaget ya hehehehe.......
Langsung saja saya lakukan pengukuran tegangan di jalur 185V dan ternyata memang terhenti di R374 = 180ohm yang dalam keadaan putus,putusnya R374 ini karena IC 351 = TDA6107JF dalam keadaan short circuit,setelah penggantian 2 komponen tersebut barulah tv bisa kembali normal.
Mudah-mudahan bisa menjadi bahan referensi bagi rekan-rekan semua,SUKSES SELALU!!!

Kamis, 29 Juli 2010

TV PANASONIC Led indikator kedip-kedip

Beberapa waktu yang lalu pernah dapet servisan tv Panasonic dengan kerusakan tv mau nyala dan keluar gambar sebentar kemudian mati standby dengan di sertai lampu LED indikator berkedip-kedip dari merah ke hijau terus merah lagi lalu hijau lagi begitu terus menerus.Tv ini bertype TC-2088MNB menggunakan aisy single type TDA9381PS/N2/2i 1338,aisy vertikal AN5539,transistor penguat horizontal D2499,STR W6654 dan FBT G4GAM3F2. Dalam hal ini tv bisa di katakan terprotek,bisa dari tegangan yang nggak stabil atau bisa juga karena settingan data yang berubah pada programnya,mau masuk service mode jelas nggak bisa karena tv baru nyala sebentar langsung mati hehehehe........... Langkah pertama saya coba lumpuhkan dulu pusat titik proteknya yaitu pin 36=EHT protect dari aisy singlenya dengan membuka dulu solderannya,kemudian tv saya coba nyalakan dan ternyata mau hidup dan nggak balik ke standby lagi,dan pin 36 pun saya solder kembali dan di lanjutkan dengan pencarian penyebab protek dengan menyisir titik-titik sensor yang lain.
Saya buka solderan D520(sensor B+),masih tetep saja kondisinya,saya buka solderan R631 dan D403(sensor tegangan 185V dan ABL))masih sama juga,kemudian saya buka solderan D511(sensor heater)tv mau menyala dengan normal...NAAAAAAAHHHH.......di sini rupanya sumber permasalahannya,setelah saya ukur diode tersebut ternyata sudah short,setelah pergantian pemain diode tersebut tv pun sudah nyala dengan normal kembali,Alhamdulillah ya Alloh,atas semua petunjukMu,Amin, SUKSES BUAT REKAN-REKAN SEMUA

Minggu, 23 Mei 2010

TV PANASONIC TC2088 CDV

Tadi siang dapet servisan tv panasonic type TC2088CDV dengan kerusakan gambar kanan kiri kurang full dan ada garis melintang secara horizontal di bagian tengah layar. Langsung saya bongkar dan saya lakukan pengecekan secara visual,saya lihat heater nggak nyala,tapi kok layar nyala ya? hmmmm......kemudian saya lakukan pengukuran tegangan pada B+ pada kaki plus (+) elco C860:220uf/200V terukur hanya sebesar 56V saja,padahal normalnya 90V untuk tv Panasonic type ini,lalu saya ukur tegangan pada elco B+ yang satunya lagi yaitu C852:220uf/200V di sini terukur tegangan yang abnormal,terukur lebih dari 1000V,tapi elconya kok nggak MBLEDOS yo? hehehehe..... Naaaah......berarti nih elco kering kapasitasnya,akhirnya ketemu juga biangnya,ku ganti aja kedua-duanya biar awet sekalian.
Setelah penggantian 2 elco tersebut,tv pun bisa normal kembali,jadi penyebabnya karena dropnya tegangan B+ yang masuk ke FBT. Oke rekan-rekan semua,selamat bekerja,selamat berkarya,SUKSES BUAT ANDA SEMUA!!!!

Kamis, 30 Juli 2009

Cacat Gambar PANASONIC Quintrix F Series

Siang ini dapet lagi servisan di rumahnya Mbak Tari/Mas Riyanto Kauman,Karangrejo,Magetan.Merk tv Panasonic quintrix F series type TC-2088MNB,dengan keluhan tv hidup normal suara juga normal hanya saja warnanya blur,terutama pada warna putih/warna-warna terang,jadi sangat tidak enak di tonton jadinya,ketika gambar dominan warna terang,tv pun bereaksi dengan mendenging kencang di sertai horizontal menyempit kiri kanan dan vertikal memanjang atas bawah.Tv ini menggunakan IC tunggal type TDA9381I48BE.Seperti biasa penyoderan ulang saya tambahkan di semua bagian,setelah itu saya cek setiap elco di sekitar FBTnya,dan saya dapati C558=1uf/160V njebrot bagian bawahnya,tepat di sampingnya ada R558=22K nampak sedikit hangus,setelah saya cek dengan avometer ternyata mati,kedua komponen ini terhubung dengan pin FBT bagian ABL.Setelah penggantian 2 komponen tersebut,tv pun saya coba hidupkan tuk melihat hasilnya dan MAK NYOSSS!!!...tv pun normal kembali,saturasi warnanya pun pulih lagi seperti sedia kala,ALHAMDULILLAH!!! YA ALLOH,atas semua petunjukMU

Rabu, 27 Mei 2009

Mati Total Tv Panasonic Alfa Gold series

Hari ini dapat panggilan service di tempatnya P.Puguh dusun Glodok,kel.Karangrejo,Karangrejo,Magetan.Tv nya merk Panasonic type TC20S100 alfa gold,dengan kerusakan mati total,led indikatorpun tidak menyala,hanya ada bunyi NGIIIIIIIIKK....ketika saklar power di ON kan. Setelah saya lakukan pemeriksaan,terlihat ada beberapa elco yang menggembung diantaranya C831=220uf/50v,C825=47uf/50v,dan C805=47uf/50v,dan juga D835=zener 56V.Setelah penggantian elco-elco dan D tersebut tv saya coba nyalakan akan tetapi tv masih berbunyi NGiiiiiiiikk....led indikatorpun belum mau menyala,setelah saya cek ternyata IC802=AN7805 dalam keadaan short,setelah saya ganti IC tersebut,tv saya coba nyalakan lagi dan BERHASIL tv langsung menyala,saya biarkan hidup kurang lebih sampai 1 jam dan sampai tiba-tiba MAK PEETT... tv mati sendiri tapi lampu led masih nyala dan redup,disertai dengan kepulan asap dari balik komponen tersebut,yang ternyata berasal dari R553=820ohm. Kemudian saya ukur tegangan pada titik ini terukur 77v,wooww....padahal normalnya berkisar 22V.saya cek semua tegangan output regulatornya ternyata semuanya berlebihan alias over. Pada titik kutub + C831=220uf/50V terukur 145V,normalnya berkisar 42V. Kemudian saya periksa semua komponen di rangkaian regulator,disini saya dapati R829=470ohm melar/meninggi nilainya jadi 520ohm,dan R826=22ohm juga melar/meninggi nilainya jadi 2K7.Setelah penggantian R tersebut,tv saya coba nyalakan lagi dan MAK BYIIIAAARR....tv langsung hidup seperti semula.Wiiiiuuuh...senengnya keluarga P.Puguh,langsung buat nonton pertandingan sepak bola.He he he seneng juga hatiku,disamping bayaran lagi,juga membuat hati orang lain seneng he he SUKSES BUAT ANDA SEMUA.

Rabu, 11 Maret 2009

Tv PANASONIC TC-2088MNB dan TC-14P10SB

Kemarin siang dapet servisan 2 tv panasonic yang satu 20" dan 14" dengan kerusakan yang sama yaitu pada saat tv di on-kan layar putih disertai garis blanking putih merata kemudian mati terprotek.Kedua tv ini pada dasarnya sama system rangkaiannya.Keduanya juga sama kerusakanya yaitu saat tv on layar putih semua disertai garis-garis putih blanking yang kemudian standby terprotek.Pemeriksaan langsung aku tujukan ke bagian tegangan 180V pada elco C552=10uf/250V,pada titik ini tegangan normal tapi begitu sudah masuk ke rangkaian penguat RGB tegangan hilang alias 0V,ternyata R374=1ohm putus terbakar,terbakarnya R374 ini karena short pada IC351=TDA6107JF yang sebagai penguat sinyal RGB.Setelah R374 dan IC351 saya ganti dengan yang baru tv pun siap pentas,MAK CRRAAAXXX.......!!! Tv sembuh total,hatiku pun riang karena langsung bayaran he he he........terima kasih dan sukses selalu buat rekan2 semua.

Kamis, 05 Februari 2009

Reset TV Panasonic TC14S10J

Tanggal 31 januari kemarin dapet servisan lagi tv panasonic type TC14S10J dengan kerusakan gambar/suara normal,tapi menu tidak dapat di akses melalui remote control ataupun dari front panelnya,dan level volume pun tidak bisa di set sampai maksimum(63 level)jadi hanya dibatasi sampai level 11 tok,waduuuh.....berat ni kelihatanya.Tv panasonic ini menggunakan IC program type MN152811TZX dan IC memory 24C01A,untuk menangani kasus seperti ini,ternyata sangat mudah mengatasinya,yaitu cukup masuk ke service mode kemudian tekan tombol normal pada remote control,maka semua akan normal seperti semula,untuk masuk ke service mode tekan tombol volume minus(-) pada tv dan OSD pada remote secara bersamaan,Selamat Mencoba dan sukses buat anda semua.
